概述

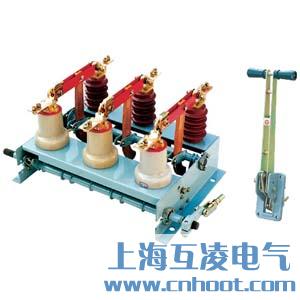

FN3-12D/400A戶內負荷開關，適用于交流50HZ、6KV或12KV的網絡中，作為開斷和閉合負荷及過負荷電流之用，亦可用作開斷和閉合空載長線。空載變壓器及電容器之開關。帶有RN3型熔斷型的負荷開關可切斷短路，作保護開關之用。

該負荷開關（以下簡稱FN12-12D負荷開關）是額定電壓為12kV，額定頻率為50Hz的三相高壓開頭設備，用于分合負荷電流，閉環電流，空載變壓器和電纜充電電流，關合短路電流。配裝接地開關的負荷開關，可以承受短路電流。 FKRN12-12D/100-31.5型交流高壓負荷開頭熔斷器組合電器（以下簡稱FN12-12(R)D組合電器），是FKNRN12-12D負荷開關與S口LAJ（XRNT口-10）高壓限流式熔斷器組合在一起的戶內高壓開關設備。它可以開斷直至短路電流的任何電流；負荷開關開斷工作電流，熔斷器開斷短路電流，聯合開斷工作電流與全短路電流之間的任何電流，同時熔斷器通過其撞擊使負荷開關分閘。

使用環境條件

1、周圍空氣溫度上限：+40度，下限：-25度；

2、海拔高度不超過1000m；

3、相對濕度日平均值不大于95%，月平均值不大于90%。

4、地震烈度不超過8度；

5、無火災、爆炸危險，化學腐蝕及劇烈振動的場所；

6、污穢等級：Ⅱ級；

7、周圍空氣應不受腐蝕性或可燃性氣體及水蒸汽等明顯污染。

主要技術參數

負荷開關所配帶的熔斷器型號及參數

外形及安裝尺寸
