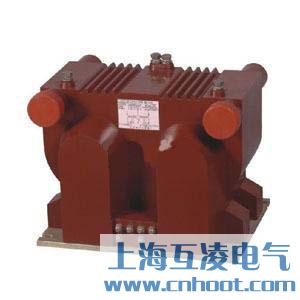

JSZVR-10W電壓互感器原理

JSZVR-10W電壓互感器采用環(huán)氧樹脂澆注全封閉結構。JSZV一6，10R型是由兩臺全絕緣電壓互感器組成“V”式接線，一次繞組帶有熔斷器保護，二次輸出為100V做測量使用，另外帶有110V　220V輸出電壓端子作操動機構電源。電源容量為1100VA。熔斷器裝在一次端子內部。JSZVR一10W型是由兩臺單相電壓互感器分別帶有熔斷器澆注為一體，一次端子與二次端子分別引出。用戶可根據需要接成V式三相電壓互感器，亦可兩臺單獨使用，互不影響。熔斷器裝在一次端子內部，更換時，在停電情況下，不用拆除一次外部接線，非常方便，快捷。正常產品二次輸出為100V。亦可根據需要分別事有110V、220V控制電源，電源容量為1100VA。

JSZVR-10W電壓互感器參數

●負荷的功率因數COSΦ=0.8（滯后）；
●海拔高度≤1000m，滿足Ⅱ級污穢等級；
●產品性能符合標準：GB1207-1997（電壓互感器）；

電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統(tǒng)，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。
