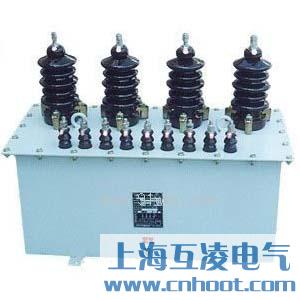

JSZWK-10電壓互感器原理

JSZWK-10是繼三相五柱電壓互感器之后，為消除因電力系統不同程度接地后導致互感器發生鐵磁諧振大量燒毀這一公害而開發研制的一種新型電壓互感器。
JSZWK-10電壓互感器以環氧樹脂及特殊絕緣材料為主絕緣，外裝保護鐵箱和瓷套，提高了防潮性能及電氣絕緣性能，本產品不怕分頻、高頻，不會過電壓而燒毀，可長期運行在線路單相接地情況下，而無超溫這慮，同時保護繞組產生100V電壓，推動繼電器工作。

JSZWK-10電壓互感器變比參數

產品符合標準GB1207和IEC186；
額定電壓：3 kV、6 kV、10 kV；
額定電壓比、額定絕緣水平、準確級次與相應的額定二次負荷見表

JSZWK-10電壓互感器的作用

電壓互感器的作用是：把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系。可以說，電壓互感器是一個被限定結構和使用形式的特殊變壓器。簡單的說就是“檢測元件”。
