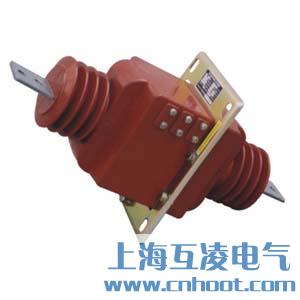

LAZBJ-10Q電流互感器
- 熱門搜索：
- KYN28-12
- ZW8-12
- FZW32-12
- GW9-10
- JN15-12/31.5
-
- 產品名稱：LAZBJ-10Q電流互感器
- 型號：LAZBJ-10Q
- 品牌：上海互凌
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
產品詳情
LAZBJ-10Q電流互感器原理
LAZBJ-10Q,LFZD2-10電流互感器為環氧樹脂澆注全封閉穿墻式結構，適用于額定頻率為50Hz或60Hz，額定電壓為10kV及以下的電力系統中作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。
LAZBJ-10Q電流互感器原理
是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
LAZBJ-10Q型電流互感器額參數
1 額定絕緣水平：12/42/75 kV；
2 額定二次電流：5A,1A；
3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表：
4 局部放電水平符合GB1208《電流互感器》標準；
5 污穢等級：Ⅱ級；
| 額定電流比(A) | 準確級及額定輸出(VA) | 保護級 | 一秒熱穩定電流(KA) | 動穩定電流(KA) | |
| 0.2S 0.2 0.5 | 額定輸出(VA) | 準確級及準確限值系數 | |||
| 20/5 | 10 | 15 | 10P10 | 1.8 | 3.2 |
| 30/5 | 2.7 | 4.8 | |||
| 40/5 | 3.6 | 6.4 | |||
| 50/5 | 4.5 | 8 | |||
| 75/5 | 6.8 | 12 | |||
| 100/5 | 9 | 16 | |||
| 150/5 | 13.5 | 24 | |||
| 200/5 | 18 | 32 | |||
| 300/5 | 22.5 | 40.5 | |||
| 400/5 | 30 | 54 | |||
| 500/5 | 30 | 55 | |||
| 600/5 | 30 | 64 | |||
| 800-1000/5 | 40 | 72 | |||
- 產品名稱：
LAZBJ-10Q電流互感器
- 型號：
LAZBJ-10Q
