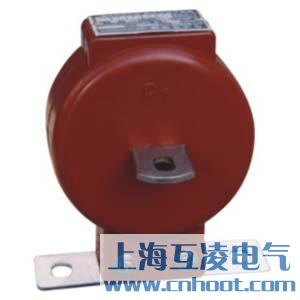

LFZ-0.5電流互感器

產品名稱：LFZ-0.5電流互感器
型號：LFZ-0.5
品牌：上海互凌
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

LFZ-0.5電流互感器原理

LFZ-0.5型系列電流互感器為聚脂樹脂澆注母線式戶內型產品，適用于額定頻率50Hz或60Hz、額定電壓0.66kV及以下的電力系統中作電流、電能測量和繼電保護用。本型電流互感器體積小、重量輕、絕緣性能優越，產品符合 GB1208-1997《電流互感器》標準。

LFZ-0.5電流互感器的作用

本型互感器的鐵芯用冷軋取向硅鋼片環形卷繞而成，二次繞阻沿環形鐵芯均勻纏繞；
中間窗口供母線穿繞使用，下部有底座，供固定安裝之用；
本型互感器外部為不飽和樹脂絕緣澆注而成。

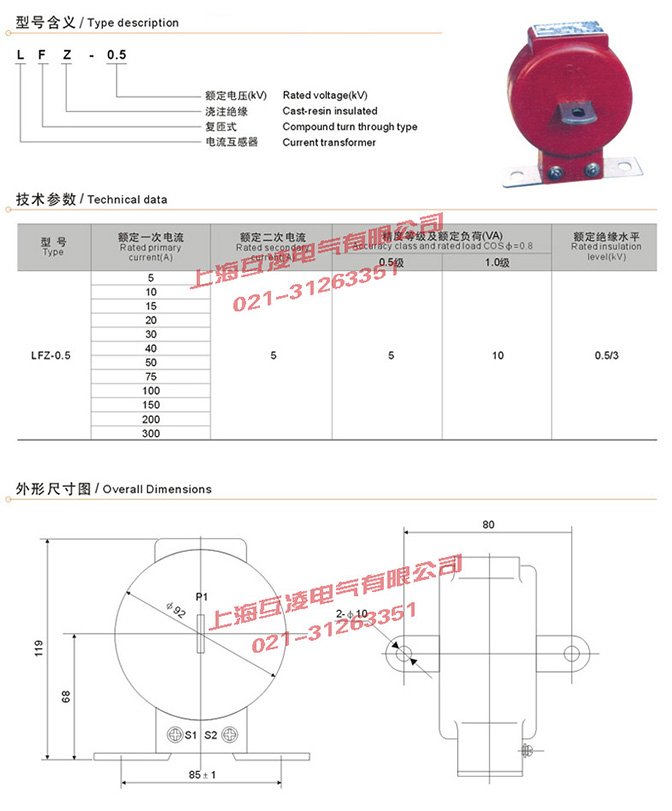

LFZ-0.5型電流互感器參數

型號	額定一次電流	額定二次電流	準確級及額定輸出(VA)		額定絕緣水平
			0.5	1
LFZ-0.5	5	5	5	10	0.5/3
	10
	15
	20
	30
	40
	50
	75
	100
	150
	200
	300

額定電壓

電流互感器額定電壓不小于裝設點線路額定電壓。

變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。

產品名稱：
LFZ-0.5電流互感器

型號：
LFZ-0.5

上海互凌電氣有限公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
