- 產品名稱：LJWD-10電流互感器
- 型號：LJWD-10
- 品牌：上海互凌
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
產品詳情
LJWD-10電流互感器原理

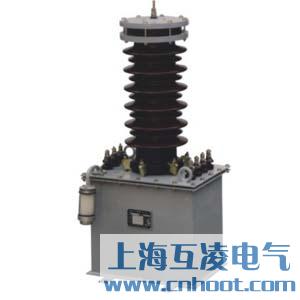

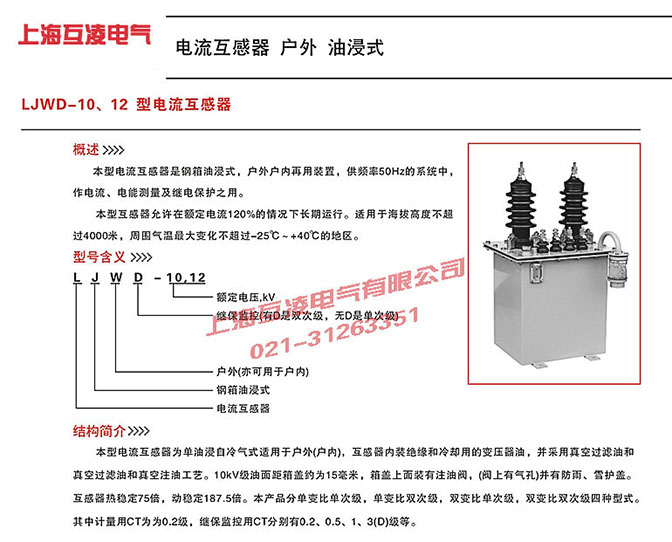

LJWD-10,LJW-10產品是油浸、鋼箱結構戶外式電流互感器，適用于額定頻率 50 赫茲、額定電壓 10KV 的電力系統中作電氣測量及繼電保護用

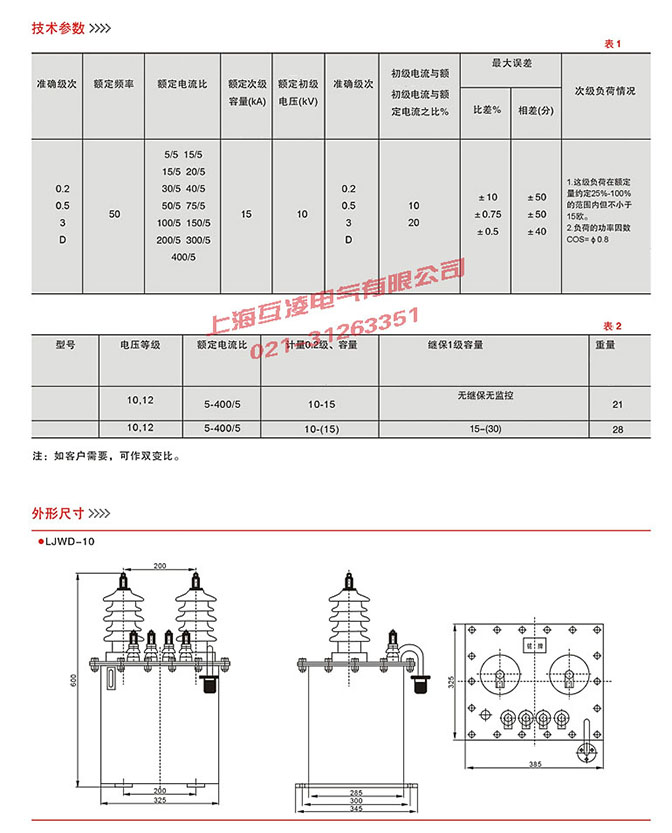

LJWD-10型電流互感器參數
1LJWD-10,LJW-10電流互感器油箱為橢圓桶型互感器裝入油箱內，互感器引有出線均由布置在箱蓋上面的瓷套引出器身吊裝在箱蓋下面，可以一起吊出油箱
2 互感器有幾個二次繞組就有幾個環型鐵芯，每個鐵芯外面繞有二次繞組。一次繞組穿過鐵芯與二次繞組構成“8”字形的鏈狀。整個鏈狀繞組放置在注滿變壓器油的箱體內。
3 產品可做多次級，也可做多變比多變比有一次抽頭結構也有二次抽頭結構
4（特別說明：所用變壓器油為 25 號變壓器油）
| 額定電流比(A) | 級次 組合 |
準確級及額定輸出 | 保護級 | 一秒熱穩定 電流(KA) |
動穩定 電流(KA) |
|||
| 0.2S | 0.2 | 0.5 | 額定輸出(VA) | 準確級及準 確限值系數 |
||||
| 5/5 | 0.5 10P 0.2S/10P 0.2/10P 0.5/10P |
10 | 10 | 15 | 20 | 10P10 | 0.3 | 0.75 |
| 10/5 | 0.6 | 1.5 | ||||||
| 15/5 | 0.9 | 2.25 | ||||||
| 20/5 | 1.2 | 3 | ||||||
| 30/5 | 1.8 | 4.5 | ||||||
| 40/5 | 2.4 | 6 | ||||||
| 50/5 | 3 | 7.5 | ||||||
| 75/5 | 4.5 | 11.25 | ||||||
| 100/5 | 6 | 15 | ||||||
| 150/5 | 9 | 22.5 | ||||||
| 200/5 | 12 | 30 | ||||||
| 300/5 | 18 | 45 | ||||||
| 400/5 | 24 | 60 | ||||||
LJWD-10電流互感器的作用
互感器使用于額定電壓不超過0.66kV的交流電路，長期工作電流不超過1.2倍額定值； 產品為減極性，一次接線標志P1、P2，相應二次接線標志S1、S2； 測量儀表接于S1、S2端子上，所接儀表的總阻抗（包括接線）不應超過互感器的額定負荷； 互感器在運行中嚴禁二次開路。低壓電流互感器可以把高交流電流轉化為容易控制的低電流。
LJW-10型電流互感器安裝條件
1 安裝場所：戶外；
2 環境溫度 -25 ℃-+40℃的范圍內，空氣濕度不大于85%
3 海拔：海拔 4000 米以下使用
4 安裝場所無腐蝕性的氣體
