ZJ-10Q支柱絕緣子概述

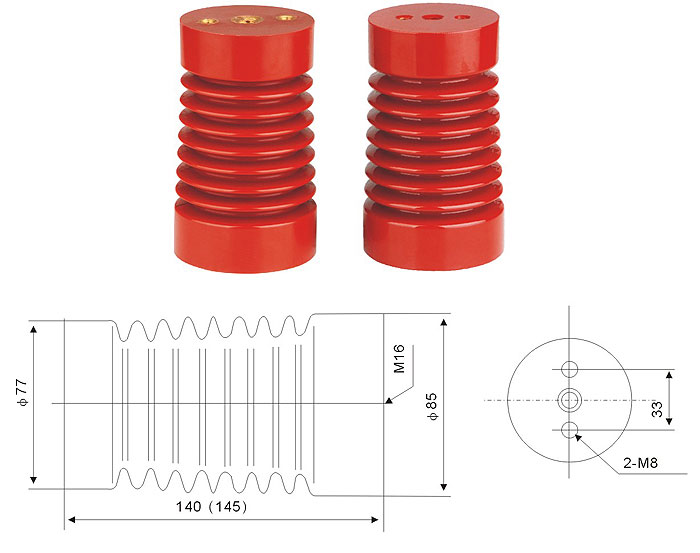

該絕緣子采用環氧樹枝真空澆注一次成型，具有良好的絕緣效果，主要使用在10KV開關柜上，尺寸為Φ85×140(145)mm。對特殊要求的產品﹑規格尺寸需改進的可按用戶要求設計制造。

ZJ-10Q支柱絕緣子使用環境條件

1﹑海拔高度不超過1000米，高原型海拔高度不超過3000米；

2﹑環境溫度在-10℃~+40℃之間，日平均溫度不超過30℃；

3﹑相對溫度日平均不大于95%，月相對溫度平均值不超過90%；

4﹑周圍空氣沒有明顯的塵埃﹑煙﹑腐蝕性或可燃性氣體﹑蒸氣及鹽霧的污染；

5﹑安裝場所應無經常的振動和嚴重的顛簸；

6﹑產品均能在凝霜及Ⅱ級污穢條件下運行。

執行標準

1﹑GB311.1-1997《高壓輸變電設備的絕緣配合》

2﹑DL/T539-1993《戶內交流高壓開關柜和元部件凝霜及污穢試驗技術條件》

3﹑JB/T10305-2001《3.6KV~40.5KV高壓設備用戶內有機材料支柱絕緣子條件》

訂貨須知

1﹑訂購支柱絕緣子；提供產品型號﹑安裝嵌件孔距﹑螺紋孔尺寸和產品高度；

2﹑訂購穿墻套管請提供安裝孔和母排孔尺寸；

3﹑用戶如對產品外形尺寸或技術參數變動，訂購時請加以特別說明，可根據要求進行設計﹑開發。
