ZN63A-12真空斷路器工作原理

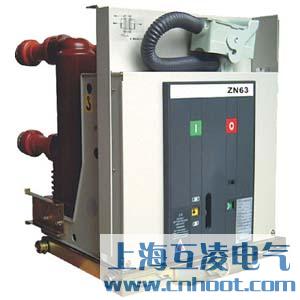

ZN63A-12戶內高壓真空斷路器等同于VS1-12戶內高壓真空斷路器，是三相交流50Hz額定電壓為12kV電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。適用于要求在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。該斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配有專用推進機構，組成手車單元作用。

型號及其含義

環境要求

1、周圍空氣溫度：上限+40度，下限-40度；

2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；

3、風壓：不超過700Pa(相當于風速34m／s)；

4、地震烈度：不超過8度；

5、污穢等級：Ⅳ級；

6、最大日溫差：不超過25度；

7、相對濕度：日平均不大于95％，月平均不大于90％；

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

主要技術參數

外形及安裝尺寸

ZN63A-12戶內高壓真空斷路器熱門型號

ZN63A-12/630-20、ZN63A-12/1000-20、ZN63A-12/1250-20

ZN63A-12/630-25、ZN63A-12/1000-25、ZN63A-12/1250-25

ZN63A-12/1250-31.5、ZN63A-12/1600-31.5、ZN63A-12/2000-31.5、ZN63A-12/2500-31.5

ZN63A-12/1250-40、ZN63A-12/1600-40、ZN63A-12/2000-40、ZN63A-12/3150-40

ZN63A-12/2000-50、ZN63A-12/2500-50、ZN63A-12/3150-50

特點

不需要滅弧和絕緣介質、采用真空開斷技術，更環保、更安全。 滅弧室及導電元件整體澆注成固封極柱。 按國家最新標準M2級進行30000次機械壽命型式試驗。 主導電回路絕緣固定可靠。 滅弧室得到充分保護、避免了污穢、潮氣、凝露、以及機械沖擊的影響。 可靠的模塊式彈簧操動機構，方便安裝及維護。 新型高真空度、超低阻值型真空滅弧室，分斷能力強，絕緣恢復速度快，接觸電阻低。 結構緊湊、整體尺寸小。 齊備的防誤操作聯鎖，確保人員和設備安全。 操作方便、維護工作量極少。
