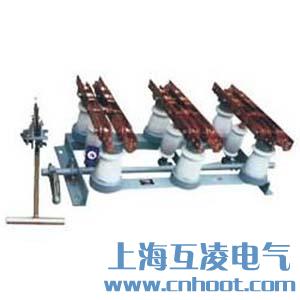

GN2-10隔離開關

產品名稱：GN2-10隔離開關
型號：GN2-10
品牌：上海互凌
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

概述

GN2-10戶內高壓隔離開關，系三相交流50Hz的高壓開關設備。用于電壓10KV~40.5KV的電力系統中，作為有電壓無負載的情況下分合電路之用。該開關配用CS6-2型手動操作機構或CX6電動機構。

結構特點

該隔離開關為三相聯動式，由底架、轉軸及聯動板、支柱絕緣子、導電閘刀幾靜觸頭等部分組成。轉軸裝在底架上，軸上焊有聯動版，通過拉桿絕緣子與閘刀相連。轉軸兩端伸出底架，其任何一端均可與操作機構相連進行分、合閘。本系列隔離開關可以水平、垂直或傾斜安裝。

技術參數表

型號	額定工作電壓（KV）	最大使用電壓（KV）	額定工作電流（A）	短路電流穩定度（KA）			推合時軸所需的扭力矩（Num）	重量（KG）
				極限通過電流		10S熱穩定電流
				幅值	有效值
GN2-10/2000	10	11.5	2000	85	50	36	220	85
GN2-10/3000	10	11.5	3000	100	60	50	220	180

外形及安裝尺寸圖

主要型號：GN2-10/2000-50、GN2-10/3000-60

產品名稱：
GN2-10隔離開關

型號：
GN2-10

上海互凌電氣有限公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
