概述

GW13系列中性點隔離開關是在無載荷情況下，分何變壓器中性點聯線之用，在閘刀處于正常分閘位置時，可提供一個符合安全要求的絕緣距離。操動機構輸出軸可作180度水平旋轉，操作機構上的定位裝置能保證觸頭與靜觸頭處于正確位置或分斷位置。

本中性點隔離開關滿足GB1985《交流高壓隔離開關和接地開關》及IEC-129（1984）標準要求。它性能可靠、運行安全、結構簡單、安裝調整方便。廣泛使用于63KV-110KV變電站。

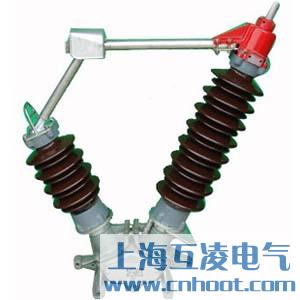

主要產品：GW13-40.5/630-8

使用環境

a.海拔不超過1000m；

b.周圍空氣溫度：上限+40度，下限-40度；

c.風壓不超過700Pa；

d.地震烈度不超過8級；

e.覆冰厚度不大于10mm；

f.支柱絕緣子污穢等級：普通型為0級，耐污型按用戶要求。

特點

1、改進了軸承轉盤結構，使軸承座實現了防水功能。且配有注油孔、調整螺釘，開關的整體性強且維護更加簡單、方便。

2、導電桿與觸頭之間、導電桿與觸指座之間均采用銅焊工藝，另外觸指與觸指座之間加裝軟連接，使產品的主回路電阻比采用螺釘連接的大幅減小，從而減少觸頭在運行中的發熱問題。接地導桿采用導電性能優良的鋁合金，觸頭部分采用銅鑄件，導電桿與底座連接處及接地觸指與觸指座之間均加裝軟連接，因此接地回路的導電性能大大的增強。

3、導電外露部分均采用紫銅鍍銀的表面處理工藝，鍍銀處理，表面光潔、美觀、抗腐蝕能力強、持久耐用。

4、改進軸與孔配合方式：鐵與銅配合改為銅與銅配合或不銹鋼與銅配合，解決了在戶外長期使用出現的咬死現象。外露標準件采用不銹鋼；金屬件采用熱鍍鋅處理，開關的耐腐蝕能力。

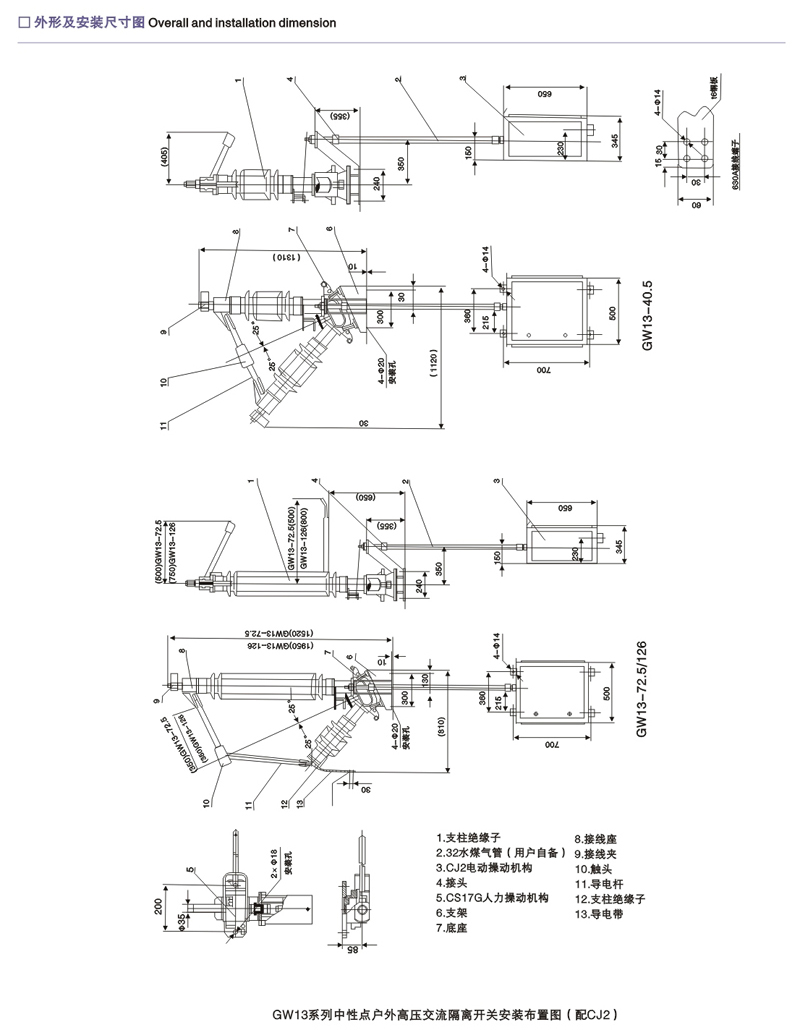

參數及安裝尺寸
